Plan d'adressage réseau
Un réseau a différentes propriétés:
Adresse de diffusion
L'adresse de diffusion (broadcast en anglais) c'est l'adresse utilisé pour communiquer avec tout les adresses IP d'un réseau.
C'est comme une adresse mail groupé.
Elle utilise toujours l'adresse IP finissant par 255.
Adresse de réseau
C'est l'adresse IP attribué au réseau.
Elle se finit toujours par un 0.
Adresses IP disponibles
Il s'agit de toutes les adresses IP disponibles d'un réseau.
Par exemple dans le réseau 192.168.0.0 utilisant un masque de 255.255.0.0, les adresses disponibles vont de:
192.168.0.1 à 192.168.255.254
Classe de l'adresse IP
Dans une adresse IP, il y a une partie qui est réservé pour le réseau et une partie réservé pour les hôtes.
Selon la place du réseau et des hôtes dans une adresse IP, il existe 3 types de classes différentes:
- Classe A : les adresse IP appartenant à cette classe peuvent contenir 16'777'214 (2^24 - 2) hôtes, voici un exemple d'une adresse réseau de cette classe:
17.0.0.0
- Classe B : les adresse IP appartenant à cette classe peuvent contenir 65'534 (2^16 - 2) hôtes, voici un exemple d'une adresse réseau de cette classe:
192.168.0.0
- Classe C : les adresse IP appartenant à cette classe peuvent contenir 254 (2^8- 2) hôtes, voici un exemple d'une adresse réseau de cette classe:
192.168.134.0
Masque de sous-réseau
Comme vu auparavant, le masque de sous-réseau sert à voir la place dans une adresse disponible pour un réseau et pour les hôtes, il se présente comme ceci:
- Classe A : 255.0.0.0
- Classe B : 255.255.0.0
- Classe C : 255.255.255.0
Plages d'adresses IP
Il s'agit de tout les adresses IP dans un réseau, y compris l'adresse IP assigné au réseau, ainsi que l'adresse IP broadcast, par exemple:
Pour le réseau 192.168.0.0 avec un masque de 255.255, la plage d'adresses IP est de 192.168.0.0 à 192.168.255.255
Topologie réseau
Il s'agit des différentes manières dont les différents éléments d'un réseau sont connectés entre eux, ils en existent plusieurs : bus, étoile, anneau, arbre...
Modèle OSI
Le modèle OSI est un modèle comportant sept couches décrivant les différents fonctions de communication d'un réseau. Voici les 7 couches d'en bas vers le haut:
Couche physique
Définit les caractéristiques physiques des données transmises.
Liaison de données
Gère les erreurs de transmission et la synchronisation des données.
Réseau
Contrôle la transmission des données entre les réseaux.
Transport
Assure la fiabilité des données transmises en garantissant leur intégrité et en corrigeant les erreurs.
Session
Établit, gère et termine les sessions de communication entre les applications.
Présentation
Formate les données pour les rendre compatibles avec les applications utilisant des formats différents.
Application
Définit les protocoles d'application utilisés pour communiquer avec les applications réseau, tels que HTTP, FTP, etc.

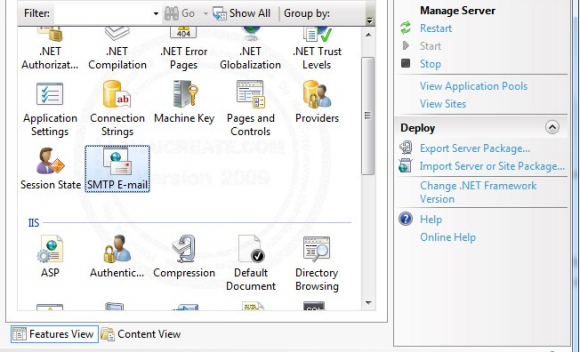

Protocoles applicatifs (DNS, DHCP, HTTP, POP, IMAP, SMTP, FTP...)
Tout au long du semestre, nous avons fait connaissance des différents protocoles applicatifs, notamment, à travers de travaux de recherche asynchrone.
La plupart du temps, environ une fois par semaine, nous devions faire ces travaux de recherche et les présenter de la façon que l'on voulait afin de prouver nos compétences.
Vous pouvez trouver les différents travaux qui présente ces différents protocoles, dans la section suivante.
Le protocole IP et ses protocoles associés
Le protocole IP (Internet Protocol) est un protocole utilisé pour transmettre des données entre des réseaux informatiques.
Voici quelques protocoles associés que nous avons vu tout au long du semestre:
DHCP (Dynamic Host Configuration Protocol)
Permet d'assigner automatiquement des adresses IP aux ordinateurs dans un réseau.
ICMP (Internet Control Message Protocol) :
Permet de gérer les erreurs et les messages de contrôle dans les réseaux informatiques.
ARP (Address Resolution Protocol) : permet de déterminer l'adresse MAC associée à une adresse IP.
TCP(Transmission Control Protocol) : permet de garantir la fiabilité de la transmission en s'assurant que tous les paquets atteignent leur destination et dans le bon ordre.
UDP (User Datagram Protocol) : permet de transmettre des données rapidement sans garantir la fiabilité de la transmission.
Configuration réseau, commutation et routage
Tout au long du semestre, nous avons configuré plusieurs réseaux en faisant des exercices sur le logiciel "Packet Tracer".
La configuration du réseau c'est le fait de mettre en place les éléments d'un réseau, en attribuant les bonnes adresses IP aux ordinateurs, en configurant les routeurs...
Pour voir quelques exemples d'exercices fait sur Packet Tracer, cliquez ici.
Modèle TCP/IP
Il ressemble au modèle OSI, sauf qu'il a moins de couches (4) et est plus pratique.
Les 4 couches de ce modèle depuis le bas sont:
- Liaison de données : elle regroupe la couche physique et la liaison de données
- Internet : correspond à la couche réseau
- Transport : correspond à la couche transport
- Application : elle regroupe les couches session, présentation et application
Elements d'un réseau
Un réseau peut avoir différents éléments, voici quelques uns que l'on a vu tout au long du semestre, notamment grâce aux exercices sur le logiciel "Packet Tracer" :
Routeur
Il s'agit d'un dispositif permettant de connecter plusieurs réseaux entre eux.
Switch
Le switch permet de connecter plusieurs équipements entre eux, comme par exemple, un ordinateur à un routeur.
Serveur
Ordinateur dédié à l'exécution de services spécifiques pour d'autres ordinateurs ou dispositifs sur le réseau.
Ordinateurs
Ils sont connectés au réseau afin de partager des ressources et communiquer les uns avec les autres
Hub
Un hub est un dispositif permettant de connecter plusieurs ordinateurs à un seul réseau, il a été remplacé par les switches
Résumé du cours
Tout au long du semestre, j'ai pris différentes notes lors du cours, vous pouvez les voir en cliquant ici.
Projet du semestre
HTTP

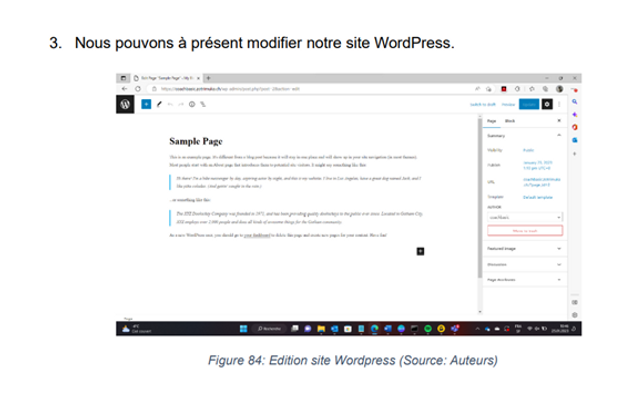

Nous avons aussi utilisé le protocole HTTP, pour la création de sites web.
FTP

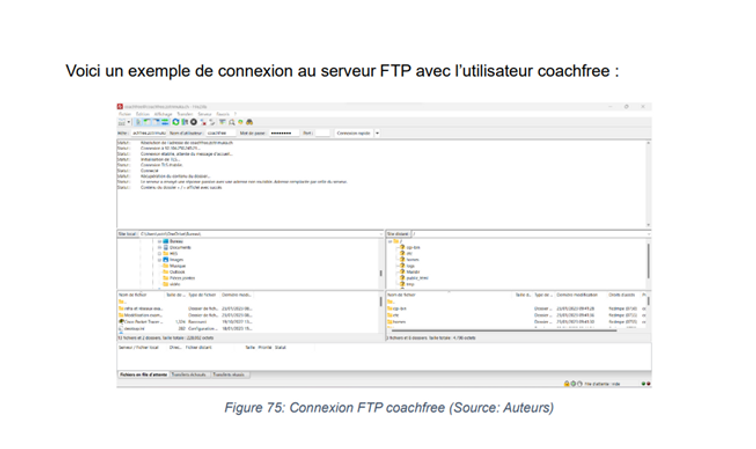

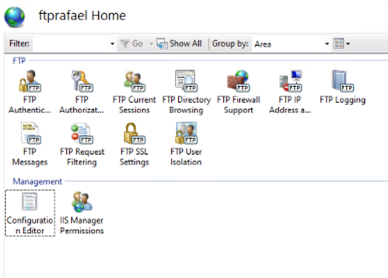

Nous avons également utilisé le protocole FTP lors de ce projet.
DNS
Dans ce projet, nous avons dû configurer notre DNS afin qu'il soit redirigé vers notre Raspberry Pi.
